Генератор звуковой (школьный)

Генератор звуковых частот — это специализированный учебно‑лабораторный прибор, который служит источником переменного электрического тока звуковой частоты. Его основная задача — обеспечить наглядность и практическую составляющую уроков физики: с его помощью проводят демонстрации, лабораторные и практические работы.

Где и для кого применяется

• в общеобразовательных школах — для базовых курсов физики, где важно показать ученикам принципы работы с переменным током и звуковыми волнами;
• в лицеях и колледжах — для углублённого изучения электродинамики и акустики, в том числе в рамках профильных программ;
• в университетах — для проведения вводных лабораторных работ, отработки методик измерений и знакомства студентов с типовыми измерительными схемами.

Благодаря универсальности и безопасности генератор подходит как для фронтальной демонстрации у доски, так и для работы в малых группах, когда студенты самостоятельно собирают цепи и снимают характеристики сигналов.

Что он умеет генерировать

Генератор формирует электрические сигналы разной формы, что существенно расширяет спектр возможных экспериментов:

• синусоидальный сигнал — классический вариант для изучения гармонических колебаний, резонанса, сложения волн;
• прямоугольный сигнал — полезен при знакомстве с импульсными цепями, гармониками и спектральным составом несинусоидальных колебаний;
• треугольный (или пилообразный) сигнал — удобен для демонстрации линейной зависимости напряжения от времени, работы генераторов развёртки и принципов формирования сигналов.

Такая вариативность позволяет не просто «показать ток», а сразу переходить к качественным и количественным наблюдениям: например, сравнивать форму сигнала на экране осциллографа, оценивать искажения в цепях или исследовать прохождение разных форм сигнала через фильтры.

Как устроен и как с ним работают

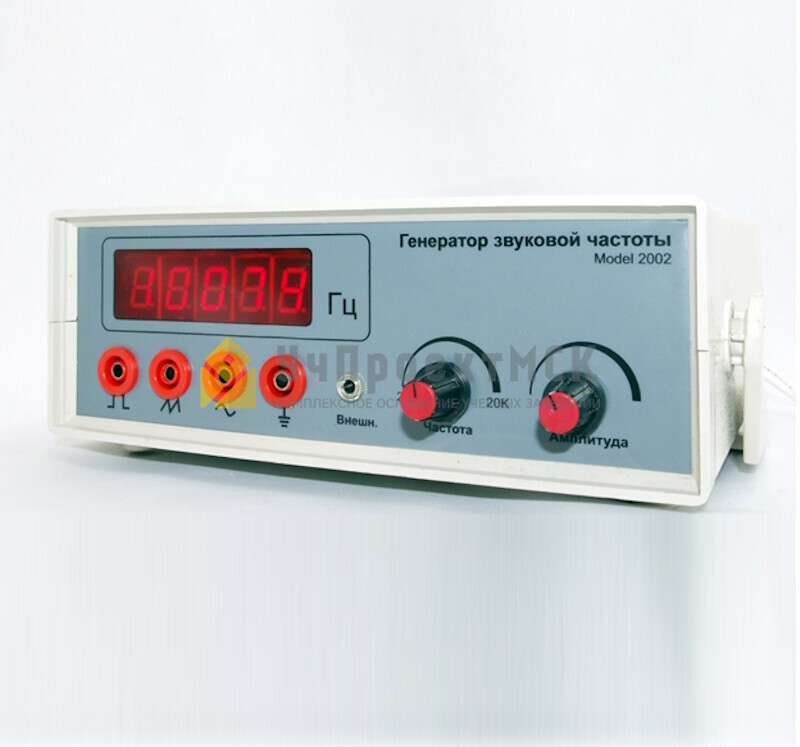

На передней панели прибора расположены безопасные разъёмы (под штекеры диаметром 4 мм), каждый из которых соответствует определённой форме сигнала. Четвёртый разъём служит для подключения отрицательной клеммы нагрузки. Такая компоновка снижает риск ошибок при сборке схемы и делает работу безопасной даже для школьников.

Примеры учебных задач

С помощью генератора звуковых частот можно реализовать целый ряд показательных работ:

• демонстрация зависимости громкости звука от амплитуды сигнала при подаче на динамик;
• наблюдение фигур Лиссажу на осциллографе при сложении двух гармонических сигналов;
• изучение резонанса в колебательном контуре и снятие резонансной кривой;
• исследование прохождения сигналов разной формы через RC‑ и LC‑цепи;
• знакомство с понятием спектра и гармоник на примере прямоугольного сигнала.

Таким образом, генератор звуковых частот — не просто источник тока, а полноценный инструмент для формирования у учащихся навыков экспериментальной работы, понимания связи между теорией и реальными электрическими сигналами, а также для развития инженерного мышления уже на ранних этапах обучения физике.
